UK-RF系列射頻導納物位控制器
概述
射頻導納物位控制器(以下簡稱控制器),是在吸收國外同類產品的先進技術、功能的基礎上設計生產的物位控制儀表。其高可靠性能的傳感器和獨特穩定的電路模塊全部采用進口器件。它采用導納測量法將被測介質的阻抗和容抗信息綜合在一起，并且采用三端Cote-Shield技術，排除傳感探頭上粘附物料對控制作用的影響，提高了長期控制作用的可靠性和穩定性，幾乎可以控制所有介質的物位及界面，而不受傳感探頭上掛料、溫度、壓力、介質密度變化影響。可廣泛應用于石油、化工、冶金、電力、醫藥、食品、造紙、建材等工業領域的液位、料位控制及泵運轉的監護?？刂破骺膳cPLC可編程控制器或DCS集散控制系統配套使用，實現工藝流程的自動檢測和自動控制。
性能指標
供電電源：220VAC 50/60HZ 24VDC
消耗功率：1W
輸出：SPTD單刀雙拋繼電器節點輸出
250VAC 7A（阻性負載）
250VAC 5A（感性負載）
環境溫度：-40℃～60℃
介質溫度：-180℃～260℃
相對濕度：≤85%
工作壓力：真空～6.4MPa
響應時間：0.2～30S可調
控頭材質：316SS四氟乙烯
殼體材質：鋁合金聚脂噴涂
電纜接口：M20×1.5螺紋
安裝接口：3/4〃NPT螺紋
防護等級：IP66
防爆等級：ExdiaⅡBT4
運行可靠
幾乎適用于所有工業現場，不受現場溫度、壓力、介質密度變化影響。具有自檢功能，信號輸出準確可靠。
安裝簡單
通常一體化安裝，只須將容器（罐）開一小孔，通過3/4〃NPT螺紋（或法蘭）將儀表安裝在容器（罐）中。繼電器驅動負載能力強，可控制報警指示，閥或其它裝置。
免維護
儀表無可動部件，抗振動，耐腐蝕，其Cote-Shield電路，使傳感器不受掛料影響，因此無須日常維護或更換易損件。
低價位
無須備用其它易損消耗件，與國外同類產品相比，無論是產品質量還是價格勻具競爭力。
工作原理

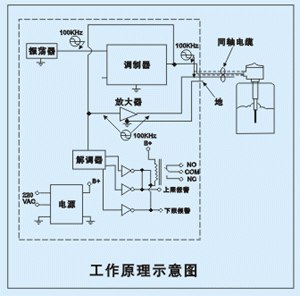

控制器是利用高頻電橋原理工作的，眾所周知，所有物質的電特性與空氣電特性多少都有些差別，當探頭浸入物料時，探測極棒與容器壁之間的電導率和電納率產生很大的變化，利用這些變化來檢測探頭周圍是否有空氣或者物料存在。
控制器由電子線路和探頭兩部分組成。輸出電路，探頭由探測極棒和保護套構成，極棒和保護套之間，以及它們與接地容器之間都互相絕緣，由高頻振蕩器提供穩定的射頻電壓，通過電橋加到探測極棒上，當物料觸及到探測極棒時，電橋輸出不平衡電壓，經解調器，放大器處理后，驅動繼電器動作。
