概述：

　　 UFK-10～13系列浮球液位開關，用于各種容器內的液面或界面的報警與控制，當液面或界面到達控制的位置時，開關動作發出信號用以報警或控制泵閥的關閉。 該產品結構簡單、性能可靠、安裝方便、維修容易，因此廣泛地應用于石油、化工、醫藥、電力、食品及鍋爐水處理等工業領域中。

結構原理：
　　UFK-10～13系列浮球液位開關原理如下（右圖），在容器的側面液位控制點的位置開設安裝口，儀表安裝時已將浮球伸到容器內，浮球隨液位的上升或下降而浮在液面上，帶動連桿進行上下擺動，當液位上升或下降到控制點時，連桿端的磁鋼通過磁耦合帶動了端子盒內杠桿機構的運動，使端子盒內的微動開關閉合或斷開，從而發出報警信號。浮球部分與端子盒部分用法蘭隔開，微動開關借助磁耦合來傳遞，因此非常安全可靠。

外部配線：

　　開關按圖中各接線端子連接形式。
　　端子③為公用端（標記為COM）
　　端子①為常閉觸點（標記為NC）
　　端子②為常開觸點（標記為NO）
　　以上限報警為例
　　通常狀態端子①與端子③閉合，端子②與端子③斷開，當液位上升到上限時端子①與端子③斷開，
端子②與端子③閉合。

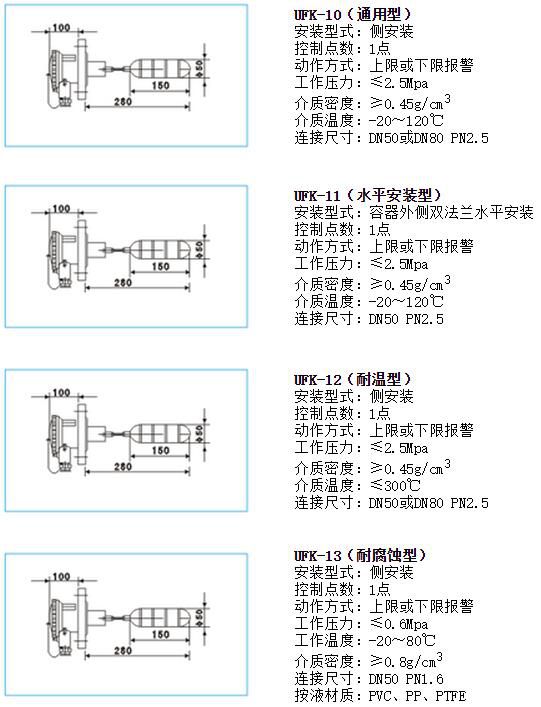

主要技術參數：

　　介質溫度：-20℃～120℃
　　高溫型可達300℃
　　介質密度：大于0.45g/cm3
　　介質粘度：0.3pas以下
　　工作壓力：1.6MPa、2.5MPa、4.0MPa、
　　高壓型可達6.4MPa
　　防護等級：IP65
　　防爆形式：隔爆dⅡBT4
　　電氣接口：M20×1.5（內螺紋）
　　觸點容量：AC250V 3A；DC125V 0.4A
　　連接尺寸：DN50或DN80 PN1.6、2.5、4.0 凸面法蘭
　　法蘭標準 JB/T81-94、JB/T82.2-94
　　其他法蘭標準請用戶注明。
　　容器接管長度：DN80法蘭接管長度任意，Dn50法蘭接管長度小于120mm。
　　接液材質：不銹鋼1Cr18Ni9Ti、SUS304、SUS316等，防腐型PVC、PTFE等。
